Le projet Jupiter 1000

Jupiter 1000 est un projet innovant de démonstrateur industriel de Power-to-Gas. Basée sur une plateforme destinée à la transition énergétique, l'installation a pour but de transformer l'électricité renouvelable en gaz pour pouvoir la stocker. L'électricité en surplus sera en effet convertie en hydrogène par deux électrolyseurs mais aussi en méthane de synthèse par le biais d'un réacteur de méthanation et d'une structure de capture de CO2 à partir de fumées industrielles voisines.

GRTgaz et ses partenaires développent actuellement le projet à Fos-sur-Mer (Bouches-du-Rhône) sur la plateforme Innovex dédiée à l’accueil de démonstrateurs en lien avec la Transition Énergétique. Le projet est situé à l’intersection des réseaux de gaz et d’électricité et à proximité d’une source de CO2 industrielle.

Avec le projet Jupiter 1000, GRTgaz et ses partenaires ont pour ambition de mettre en oeuvre à l'échelle industrielle une installation innovante de production d'hydrogène d'1 MWe, constitué de deux électrolyseurs de deux technologies différentes : PEM (membrane) et Alcaline. Le démonstrateur comprendra également une unité de captage de CO2 sur les cheminées d'un industriel voisin et une unité de méthanation pour convertir l'hydrogène produit et le CO2 ainsi recyclé en méthane de synthèse.

Ce gaz, neutre en carbone, sera ensuite injecté sur le réseau de transport de gaz. Un poste d'injection/mélange s'assurera de la conformité du gaz de synthèse. L'électricité consommée est directement produite par les éoliennes présentes à proximité sur le Grand Port Maritime de Marseille.

Le projet en images

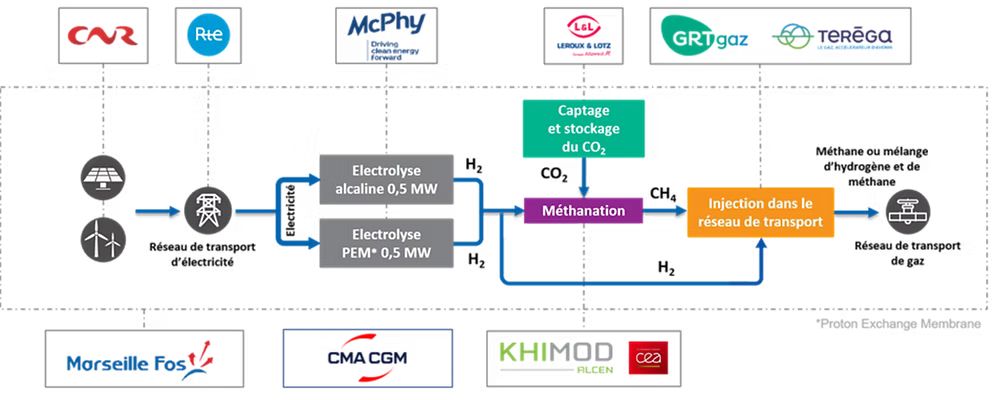

Coordonné par GRTgaz et réalisé en collaboration avec le Grand Port Maritime de Marseille, JUPITER 1000 mobilise différents partenaires français aux compétences complémentaires : McPhy Energy pour l'électrolyse, Atmostat et le CEA pour le méthaneur, Leroux et Lotz Technologies pour le captage de CO2, le CEA pour la R&D, CNR fournissant l'électricité renouvelable et assurant la conduite future à distance de l'installation, et GRTgaz et Teréga gérant l'injection dans les réseaux de gaz.

GRTgaz assure par ailleurs l'ingénierie et l'intégration d'ensemble, puis à terme l'exploitation du site.

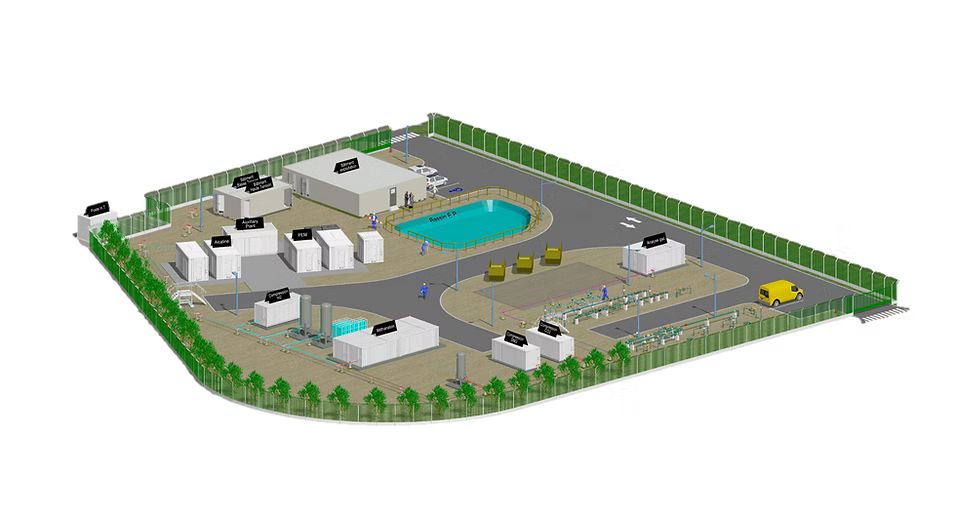

Le site dispose d’équipements à la taille pré industrielle propres à accueillir de nouveaux essais :

• 2 électrolyseurs, de puissance électrique 1 MW au total (2 x 500 kWe), et proposant une capacité de production max de 200 (n)m3/h d’hydrogène
• Un méthaneur d’une capacité de production max de 25 (n)m3/h de méthane
• Un poste d’injection de gaz dans le réseau
• Un laboratoire d’analyse des gaz (chromatographie ...)

Ainsi que d’autres utilités disponibles :

• De l’oxygène produit par électrolyse (max environ 100 (n)m3/h)
• Un compresseur d’hydrogène à membrane (Pression de sortie 70 ou 200 bars)
• Un compresseur de méthane (70 bars)
• Des stockages intermédiaires d’hydrogène (30, 70 et 200 bars)
• Des utilités (Un réseau d’air comprimé, eau industrielle, des échangeurs de chaleur …)
• Un site aménagé pour accueillir ces essais dans les meilleures conditions :
  • Une salle de contrôle
  • La capacité de traiter des données
  • Un showroom pouvant mettre en valeur les partenaires
  • Des locaux, salle de réunion, une base vie …
  • Un site protégé (anti-intrusion, sécurité incendie …)
  • De l’espace pour recevoir des bungalows si nécessaire

Nota : le captage de CO2 ne se trouve pas dans l’enceinte du site. Une canalisation relie ce captage au site.
